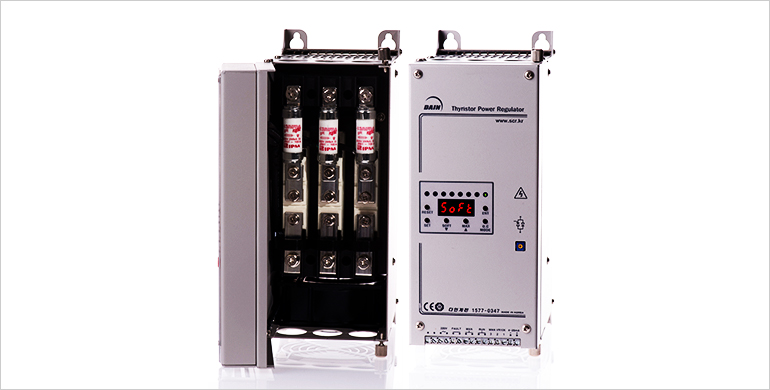

W series 전 기능 디지털 설정 방식
| 품명 | TPR / SCR UNIT / 히터전력제어기 |
|---|---|
| 용도 | 히터 전력 제어 |
| 제어방식 | 위상제어 / 싸이클 제어 |
| 정격전압 | 3상 220V ~ 600V |
| 최대전류 | 25 ~ 500A AC |
| 제어소자 | 6 SCR / 3 SCR + 3 DIODE |
| 출력범위 | 공급전압의 0~98% 이상 |
| 제어신호 | 4-20mA, 0-5V, 수동VR RS485 원격 |
| 기동방식 | Soft Start, Up Down (최대 9999초) (기본 10 , 3, 3 ) |
| 적용부하 | 트랜스 1차제어 , Heater 부하 |
| 경보출력 | AC / DC 250V 1A - 1a접점 |
| 속단휴즈 | 기본내장 |
| 냉각방식 | 강제공냉 |
| 경보장치 | 퓨즈 단락 및 결상, 과전류, 과열차단, 상언발란스 검출 |
| 통신기능 | RS485 장착 (Modus RTU, ASCII, 다인전용 프로토콜) |
| 주요기능 | 최소,최대전압제한, 정 전압 정 전류 제한, 각상 전류값 표시 , 전압계 내장, 방열판 온도 표시 |
제품 용량 선정 방법
당사의 정격 용량은 상온 25℃ 기준으로 설계 되었으므로 주위 환경을 고려하여 선정 하시기 바랍니다.
[ 히터 용량에 따른 전류량 변환(A)공식 ]
3상 설치 이격 거리 및 취부 도면
(단위 : mm)
| 용량 | W | H | D | W1 | H1 | D1 | L이격거리 | 중량(Kg) | mount bolt | |
|---|---|---|---|---|---|---|---|---|---|---|
| 35A | 103.6 | 239 | 182 | 82.5 | 226 | 244 | 40 | 3.9 | M4 | |
| 50A | 103.6 | 239 | 182 | 82.5 | 226 | 244 | 40 | 3.9 | M4 | |
| 70A | 103.6 | 264 | 182 | 82.5 | 251 | 244 | 40 | 4.3 | M4 | |
| 90A | 103.6 | 345 | 182 | 82.5 | 332 | 244 | 40 | 5.8 | M4 | |
| 110A | 103.6 | 345 | 182 | 82.5 | 332 | 244 | 40 | 5.8 | M4 | |
| 130A | 126 | 331 | 210 | 103 | 319 | 295 | 40 | 8.6 | M4 | |
| 160A | 126 | 364 | 210 | 103 | 351 | 295 | 40 | 9.5 | M4 | |
| 200A | 193 | 391 | 210 | 169.5 | 377 | 362.5 | 60 | 14 | M4 | |
| 250A | 269 | 511 | 251 | 195 | 493 | 465.5 | 60 | 25 | M5 | |
| 300A | 269 | 511 | 251 | 195 | 493 | 465.5 | 60 | 25 | M5 | |
| 400A | 380 | 560 | 260 | 307 | 543 | 60 | 39 | M5 | ||
| 500A | 380 | 560 | 260 | 307 | 543 | 60 | 41 | M5 |
