| 품명 | TPR / SCR UNIT / 히터전력제어기 |
|---|---|
| 용도 | 히터 전력 제어 |
| 제어방식 | 위상제어/싸이클제어 사용자 선택 가능 |
| 정격전압 | 단상 220 V,380V,440V 주문시 선택 |
| 최대전류 | 70A AC |
| 제어소자 | 2 SCR |
| 출력범위 | 공급전압의 0~98% 이상 |
| 제어신호 | 4-20mA, 0-5V, 수동VR RS485 원격 |
| 기동방식 | Soft Start 0~30 초 가변 UP DN 30초 |
| 적용부하 | 트랜스 1차제어 , Heater 부하 |
| 경보출력 | 무접점릴레이 AC/DC 250V 1A 1a접점 |
| 속단휴즈 | 기본내장 |
| 냉각방식 | 강제공냉 |
| 보호기능 | 과전류 (OC), 과열 (OT) 보호 정전류 제한기능 |
| 경보장치 | 과전류 ,과열차단, 부하단선경보, SCR 쇼트검출 |
| 통신기능 | 기본 RS485 장착 |
| Master Slave 제어 가능 Multi Zone제어 | |

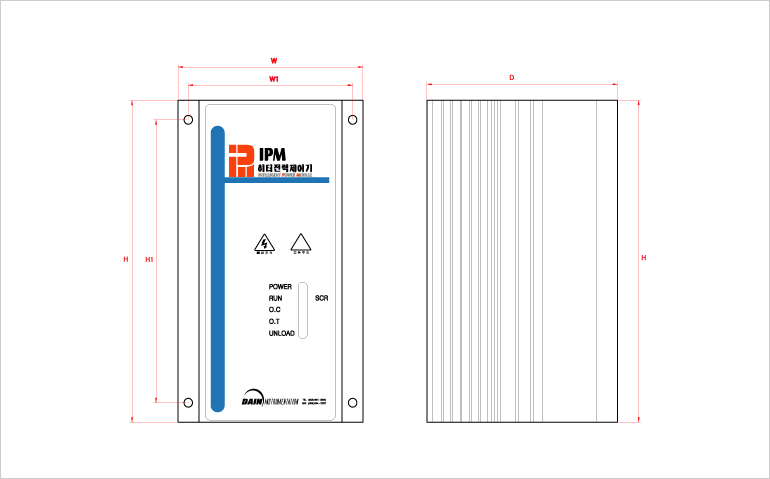

(단위 : mm)
| 용량 | W | H | D | W1 | H1 | 고정볼트 | |
|---|---|---|---|---|---|---|---|
| 1P-25A | 100 | 120 | 89 | 89 | 100 | M4 | |
| 1P-50,70A | 100 | 165 | 102 | 88 | 145 | M4 | |
| 1P-100,160A | 166 | 277 | 166 | 156 | 157 | M4 | |
| 1P-200,300A | 152 | 342 | 196 | 142 | 262 | M4 | |
| 1P-400,700A | 269 | 511 | 521 | 195 | 493 | M5 |
