단상시리즈

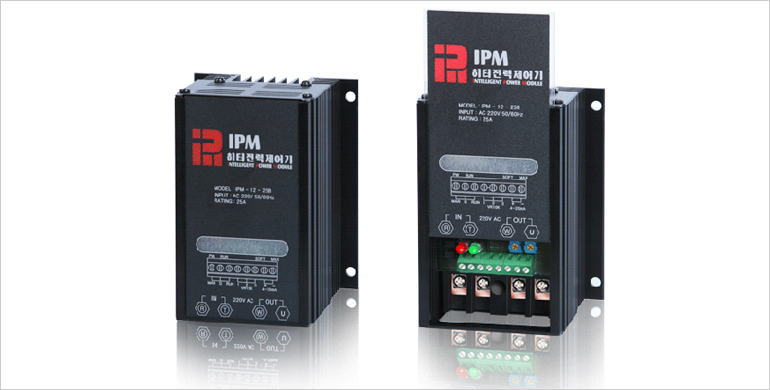

품명 TPR / SCR UNIT / 히터전력제어기
제어방식 위상제어
정격전압 단상 220 V
최대전류 25A AC
제어소자 1 TRIAC
출력범위 공급전압의 0~98% 이상
제어신호 4-20mA, 0-5V, 수동VR
기동방식 Soft Start 0~30 초 가변
적용부하 Heater 부하
경보출력 없음
속단휴즈 없음 사용자 외부 별도 부착 사용
냉각방식 자연냉각
보호기능 없음

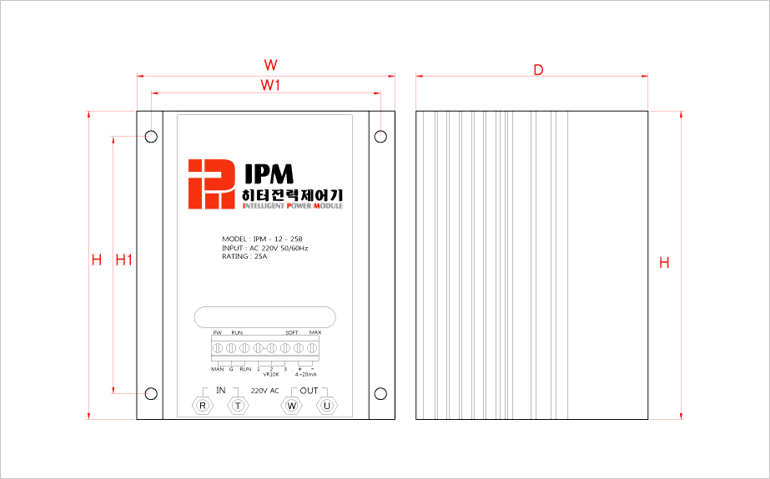

(단위 : mm)

용량   W H D W1 H1 고정볼트
1P-25A   100 120 89 89 100 M4
1P-50,70A   100 165 102 88 145 M4
1P-100,160A   166 277 166 156 157 M4
1P-200,300A   152 342 196 142 262 M4
1P-400,700A   269 511 521 195 493 M5
